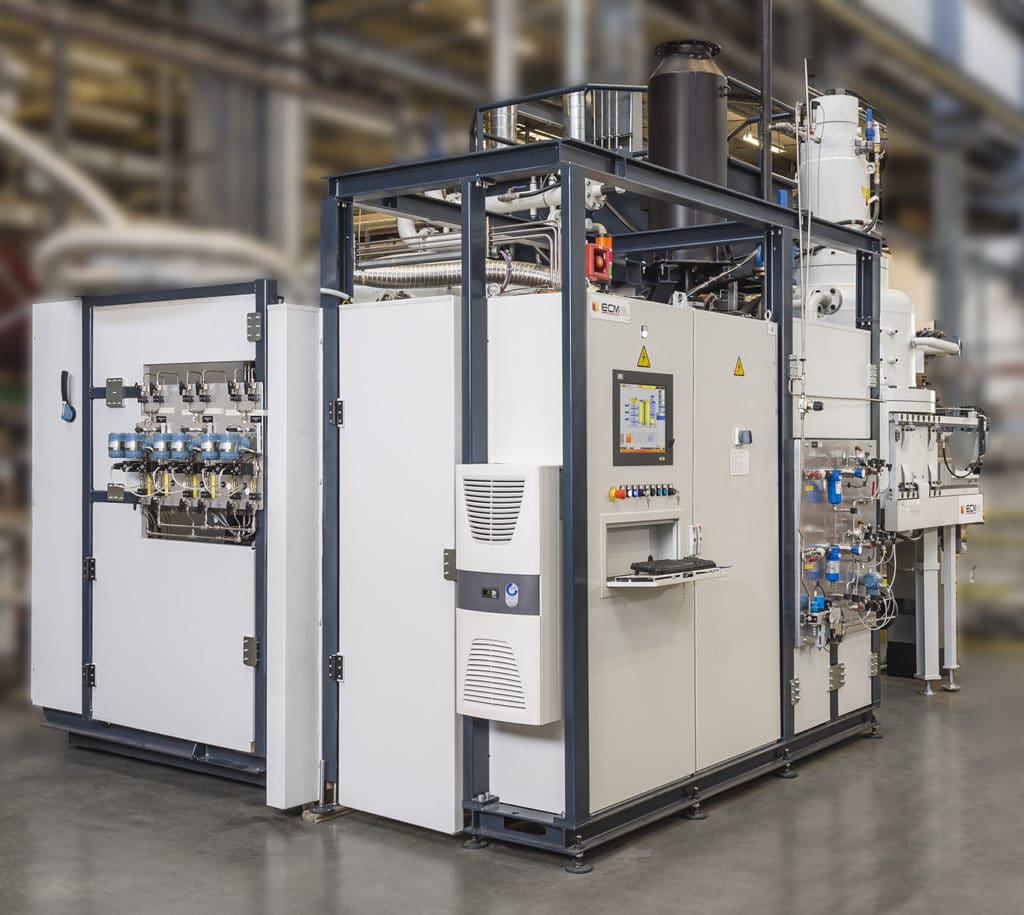

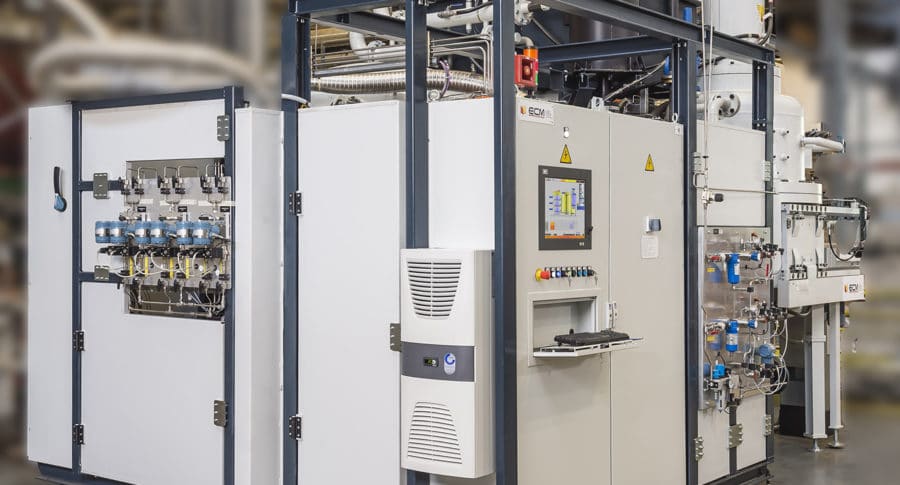

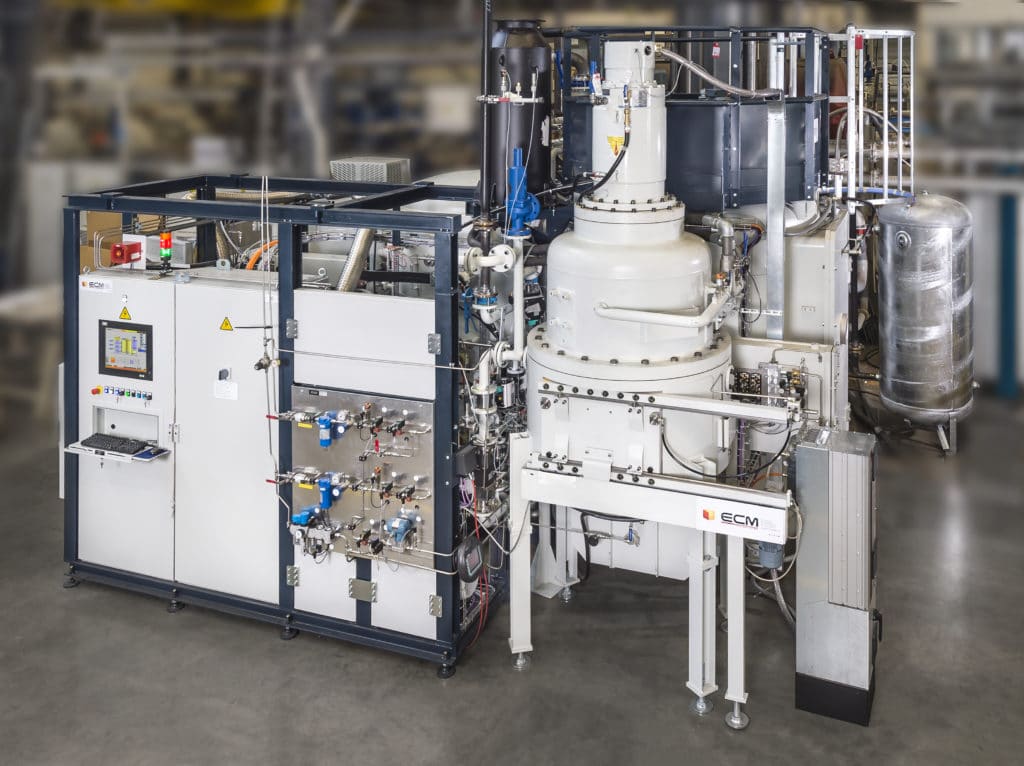

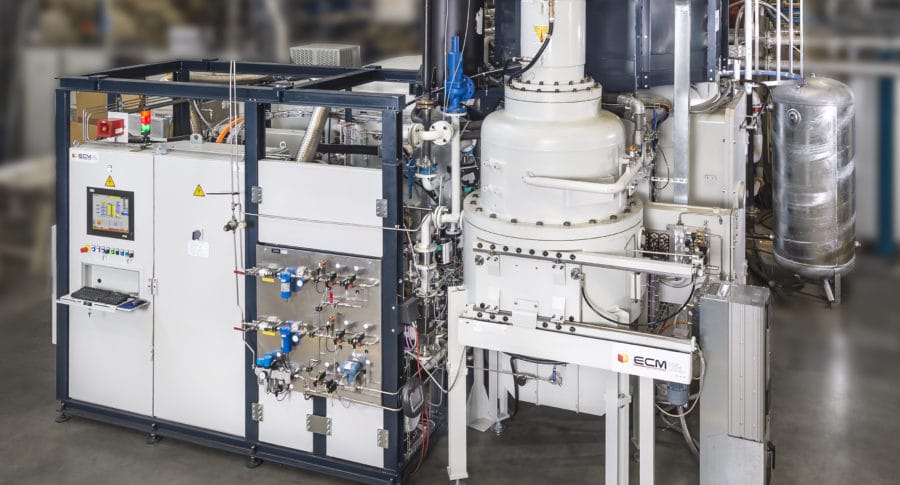

ICBP® Nano 가장 간결한 진공침탄 및 진공침탄질화 설비

ICBP® Nano는 ECM Technologies 이 선보이는 최신 진공침탄 및 진공침탄질화 제품입니다.

ICBP® Nano는 생산라인에 쉽게 통합할 수 있으며, 기계공정과 열처리 작업 간 흐름이 간단하고 작업 주기도 줄일 수 있습니다.

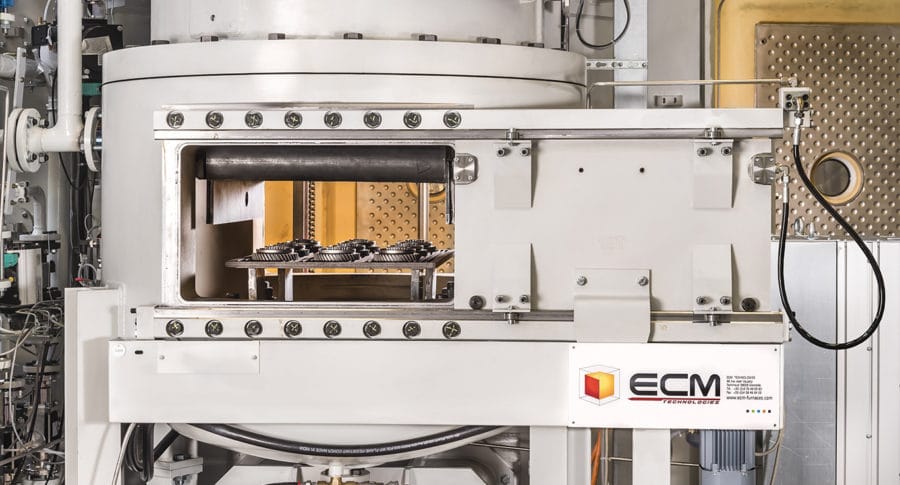

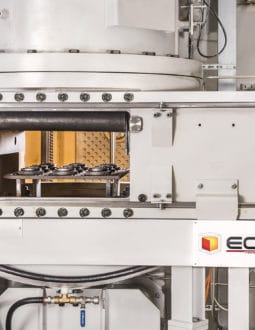

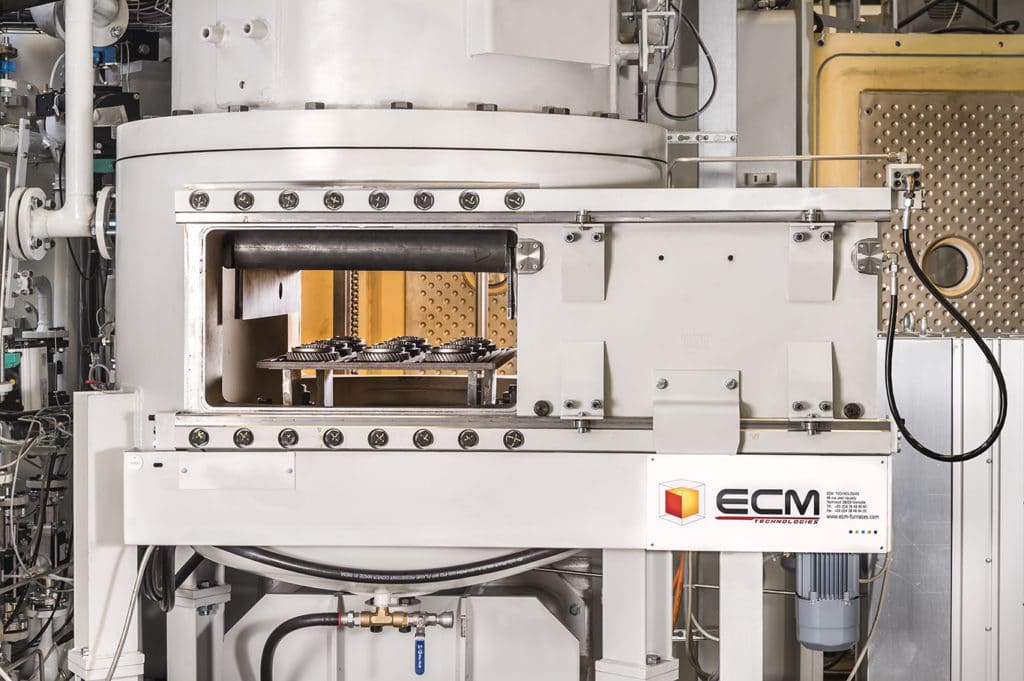

ICBP® Nano 는 열처리 셀이 삼(3)단으로 쌓인 모듈 하나와 (열처리 셀 6개, 즉 열처리 모듈 2개로 확장 가능) 피스를 식혀 주는 가스 퀜칭 셀로 구성되어 있습니다. 설비가 차지하는 면적을 최대한 줄이기 위해 침탄 셀을 위로 쌓았습니다.

본 설비로 작업 간 일정성과 반복성은 향상하고 왜곡은 줄일 수 있습니다. 각 셀은 개별 제어되므로 셀 별로 다른 온도와 가스 주입, 열처리 방식으로 작업할 수 있습니다. 또한 설치 유연성, 간결함, 개선된 생산성으로 최상의 처리 품질을 보장합니다.

  • 진공침탄(Low pressure carburizing)
  • 진공침탄질화(Low pressure carbonitriding)
  • 가스 퀜칭
    • 헬륨이나 질소
    • 최고 10 bar (옵션으로 20 bar까지 가능)
  • 고온 템퍼링(High temperature tempering)
  • 진공 풀림(Vacuum Annealing)
  • 브레이징(Brazing)
  • 소결(Sintering)

ICBP® Nano 300 (3개 유닛)

5500 x 3800 x 3800

너비 x 길이 x 높이 (Largeur x Profondeur x Hauteur)

ICBP® Nano 600 (확장 후 6개 유닛)

8000 x 3800 x 3800

너비 x 길이 x 높이 (Largeur x Profondeur x Hauteur)

  • 호환가능 장치
    • AMS2750
    • CQI9
  • 중성 분위기 대류 가열
  • 고온 옵션
  • 냉각수 루프
  • 퀜칭 가스 회수장치 (헬륨 용)
    세척기, 예열로, 템퍼링, 저장장치, 이송장치, 배출장치 등 모든 주변장치와 열처리로, 열처리라인에 통합할 수 있습니다…
  • 전자동화 – 턴키솔루션(일광공급)으로 판매 가능
