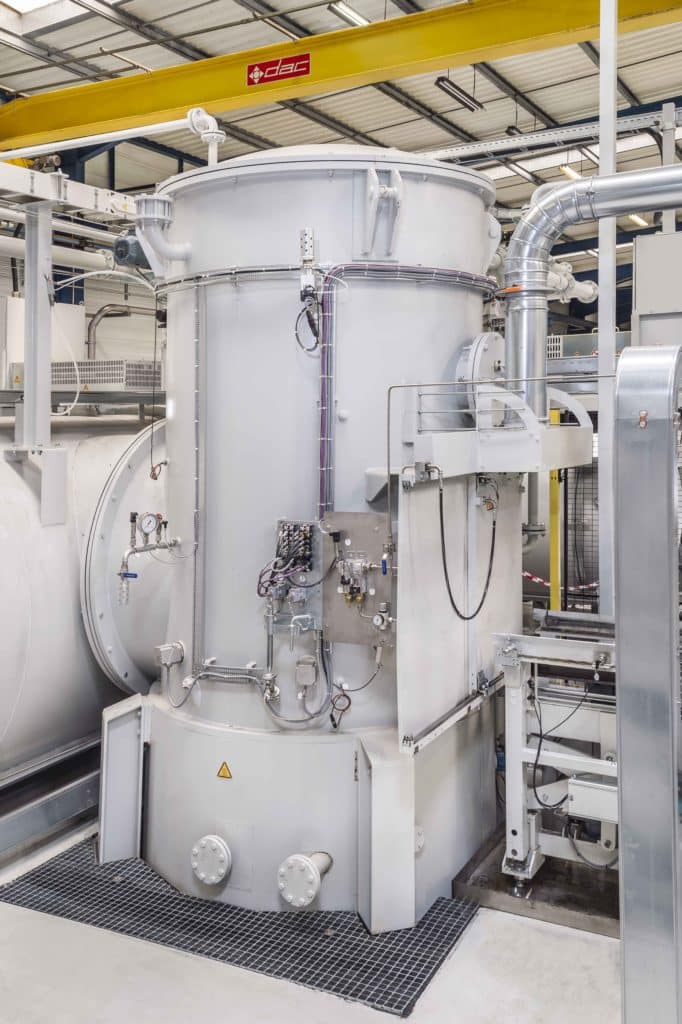

오일 퀜칭 셀은 가장 일반적인 L1000 x L610 x H750mm 크기 용으로 최대 750kg 까지 퀜칭을 할 수 있습니다.

2 가지 버전이 있습니다.

  • 냉오일: 작업 영역 : 60 ~ 100°C
  • 고온오일: 작업 영역 : 110 ~ 180°C

이 셀은 진공이나 부분 질소 압력 하에서 작동하여 진공침탄 부품 표면이 산화되지 않습니다.

내부 리프트와 2 단계 위치 지정 기능이 있습니다 : 담금질 및 탈수 / 적재 / 배출. 2 개의 침수 유압식 브루어로 오일을 격렬하게 교반하여 큰 하중을 처리할 수 ​​있으므로 역화 현상을 제한할 수 있습니다. 이러한 브루어의 레이아웃은 트레이 버전에 따라 다릅니다.

오일 속도는 달리 할 수 있으며 1,3m/ sec까지 가능합니다.
작동 온도에 따라 연속적인 물/오일 이나 공기/오일 교환으로 오일을 냉각합니다.
급냉 탱크를 설치하려면 방수 밀폐 탱크를 설치해야 합니다.

오일 급냉 전에 부품을 중간 가공해야 하는 경우에는 옵션으로 급냉탱크의 상부에 있는 터빈으로 1 bar 질소로 가속 부하 냉각을 할 수 있습니다. 질소는 내부의 물/가스 열 교환기를 사용하여 냉각됩니다.
